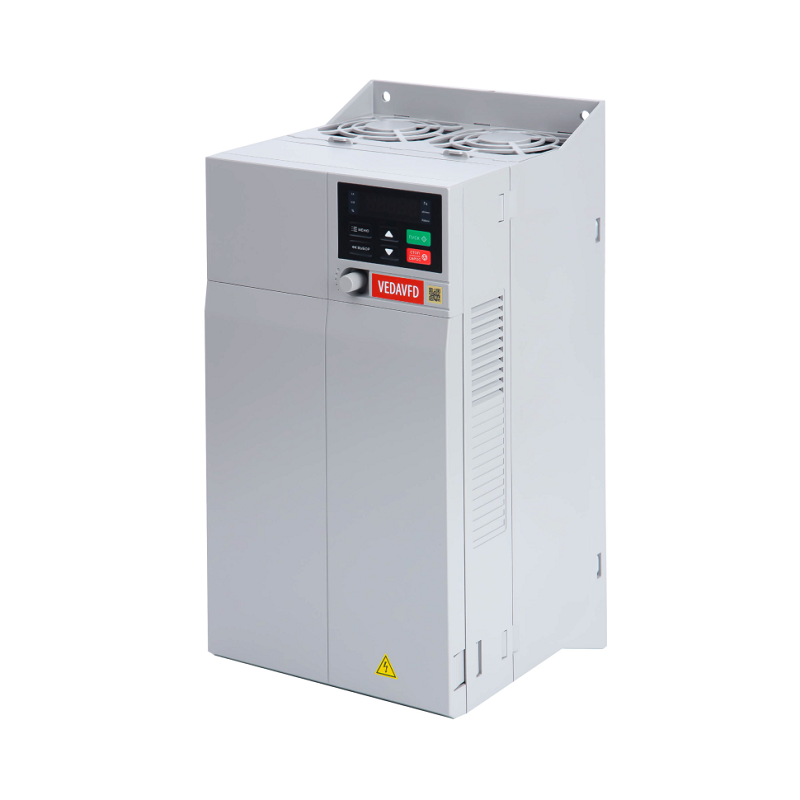

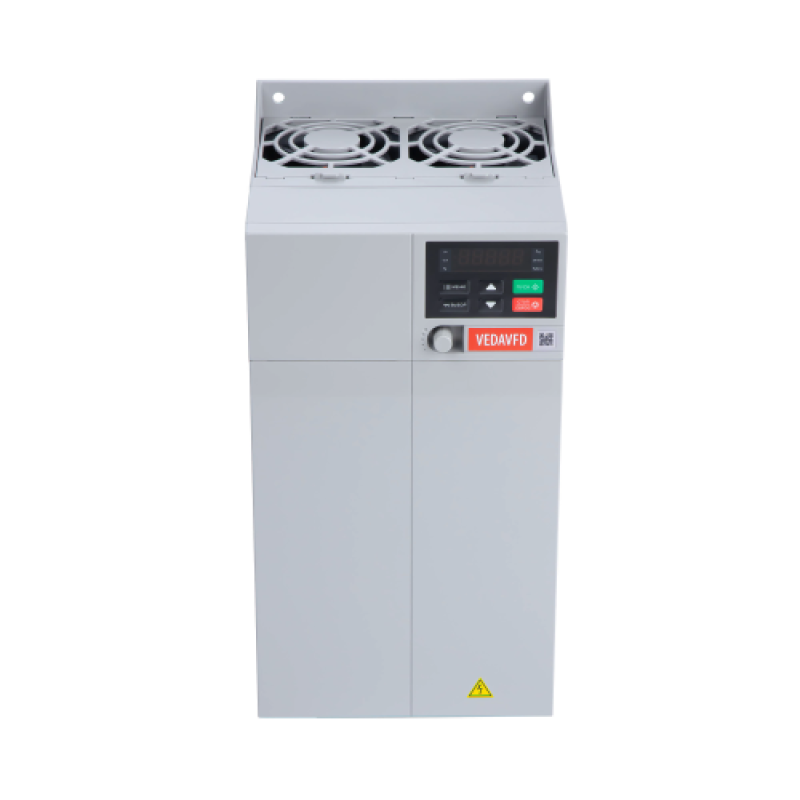

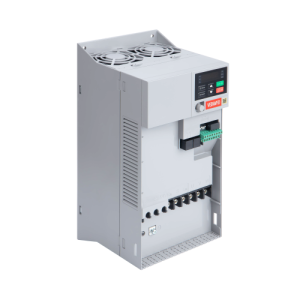

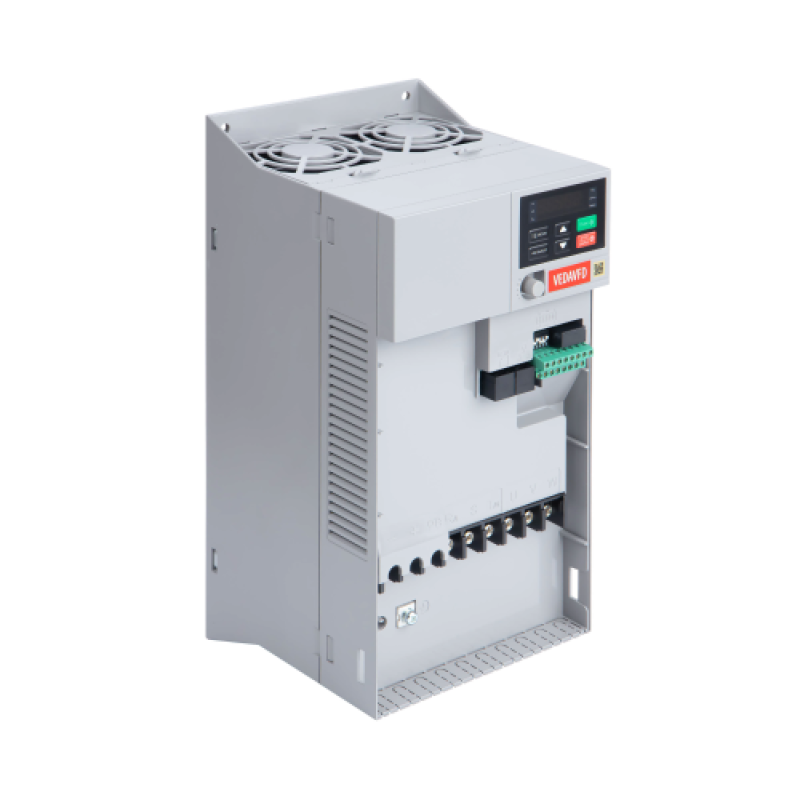

Частотный преобразователь VEDA VF-51 Micro Drive (Микро Драйв) представляет собой универсальное устройство для регулирования скорости вращения различных типов двигателей, включая синхронные двигатели на постоянных магнитах и асинхронные электродвигатели. ПЧ предназначен для применения в системах водоснабжения, вентиляции, кондиционирования и в составе технологического оборудования общего назначения.
В зависимости от модификации, преобразователь частоты может эксплуатироваться в сетях переменного тока напряжением 1×230 В или 3×400 В. Модельный ряд охватывает диапазон мощностей от 0,75 до 22 кВт, что позволяет подобрать оптимальное решение для конкретного механизма. Устройство может использоваться как частотный преобразователь для насоса, а также как частотный преобразователь для электродвигателя в составе насосных станций, вентиляционных установок и транспортерных линий.
Конструктивное исполнение

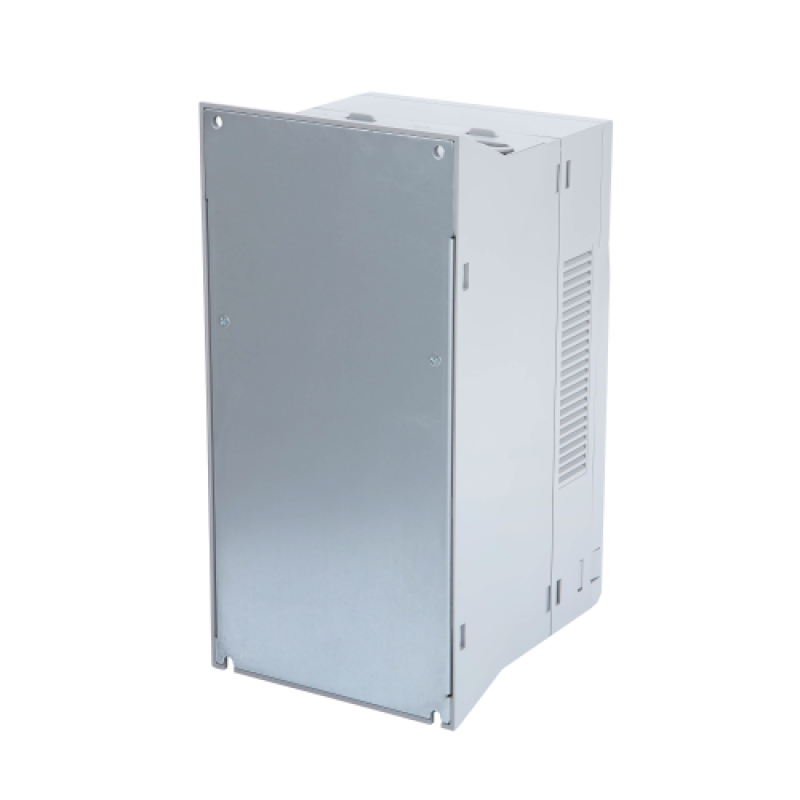

Корпус преобразователя выполнен в «книжном» формате, что обеспечивает возможность плотного бокового монтажа нескольких устройств без снижения номинальных характеристик. Данное решение позволяет эффективно использовать пространство внутри шкафов управления.

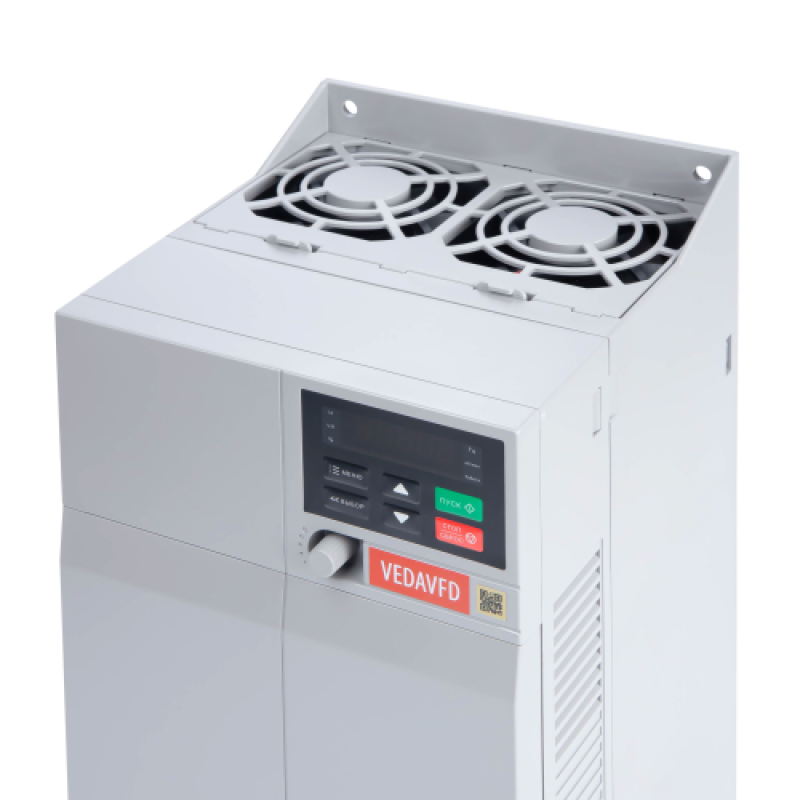

Система охлаждения реализована с изоляцией силовых компонентов от воздушных потоков, что предотвращает накопление пыли и загрязнений на электронных платах. Применяемая схема терморегуляции обеспечивает работоспособность оборудования при температурах окружающей среды до +50°С. Для обслуживания предусмотрены съемные вентиляторы, упрощающие процедуру замены при выработке ресурса.
Электронные платы имеют специальное защитное покрытие класса 3С3, предохраняющее компоненты от воздействия влаги, пыли и агрессивной среды. Данная мера увеличивает срок службы оборудования и повышает его устойчивость при эксплуатации в неблагоприятных условиях.
Функциональные возможности
Частотный преобразователь VF-51 оснащен встроенным фильтром электромагнитной совместимости, что исключает необходимость установки внешних фильтрующих устройств и упрощает монтаж. Наличие встроенного тормозного прерывателя позволяет подключать внешние тормозные резисторы для реализации режимов контролируемого замедления механизмов с высоким инерционным моментом.

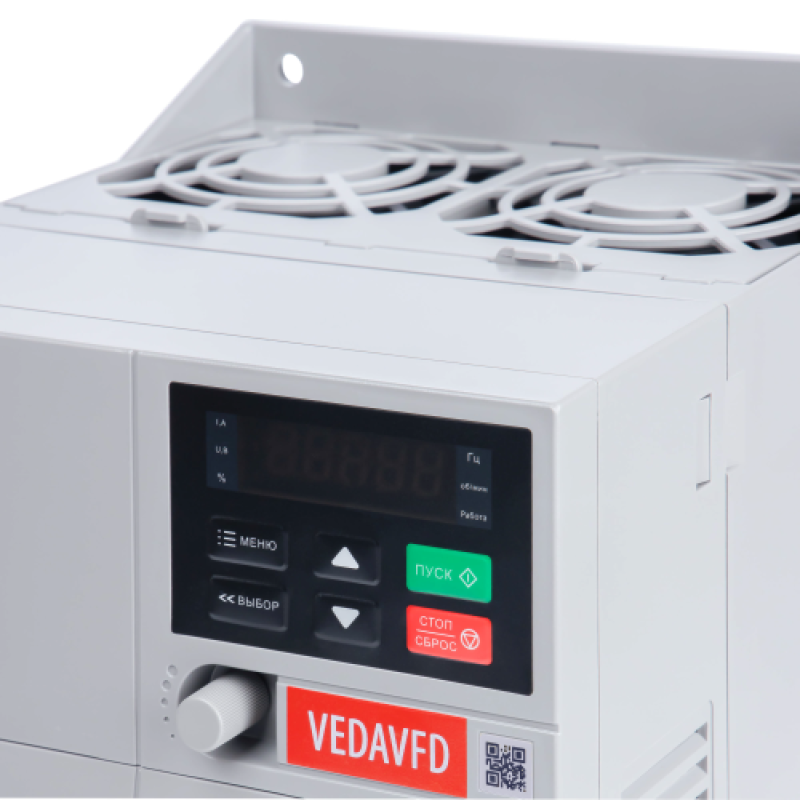

Управление работой преобразователя осуществляется посредством встроенной цифровой панели оператора с потенциометром. Панель имеет русифицированный интерфейс, что упрощает настройку частотного преобразователя при вводе в эксплуатацию и в процессе обслуживания. Наличие встроенного органа управления исключает необходимость приобретения выносного пульта для базовых операций.
Для интеграции в автоматизированные системы управления предусмотрен интерфейс RS-485 с поддержкой промышленных протоколов передачи данных. Это позволяет осуществлять удаленный мониторинг параметров и дистанционное управление режимами работы.
Эксплуатационные характеристики
Преобразователи частоты серии VF-51 обеспечивают стабильную работу при длине моторного кабеля до 150 метров без снижения выходных параметров. Данная характеристика актуальна при реализации объектов с территориально распределенным оборудованием.
В устройстве реализована поддержка различных алгоритмов управления, включая скалярное и векторное управление. Это позволяет применять частотный преобразователь для двигателя как в простых системах с постоянной нагрузкой, так и в механизмах с переменным моментом.
Полная инструкция частотного преобразователя содержит подробное описание параметров, методов программирования и схем подключения. Документация на русском языке поставляется в комплекте с устройством и доступна для скачивания на сайте.
Области применения
- Насосные станции водоснабжения
- Системы повышения давления
- Приточные и вытяжные вентиляционные установки
- Компрессорное оборудование
- Транспортеры и конвейеры
- Технологическое оборудование общего назначения
