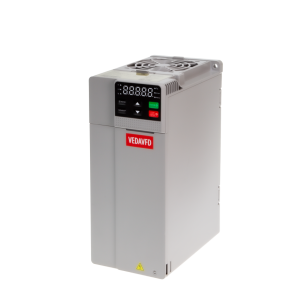

Частотный преобразователь VEDA VFD VF-11 Compact Drive (Компактный привод) представляет собой экономичное устройство для регулирования скорости вращения асинхронных и синхронных электродвигателей в промышленности и системах отопления, вентиляции и кондиционирования (ОВиК). Изделие предназначено для широкого спектра применений, включая насосное и вентиляционное оборудование, транспортеры и технологические механизмы.
В зависимости от модификации, преобразователь частоты может эксплуатироваться в сетях переменного тока напряжением 1×230 В или 3×400 В. Модельный ряд охватывает диапазон мощностей от 0,4 до 7,5 кВт, что позволяет подобрать оптимальное решение для конкретного механизма. Устройство может использоваться как частотный преобразователь для насоса поверхностного или погружного типа, а также как частотный преобразователь для электродвигателя в составе насосных станций, вентиляционных установок и компрессорного оборудования. Для задач водоснабжения предусмотрена возможность работы в составе систем с датчиками давления, что делает его эффективным частотным преобразователем для скважины или для скважинного насоса.
Конструктивное исполнение

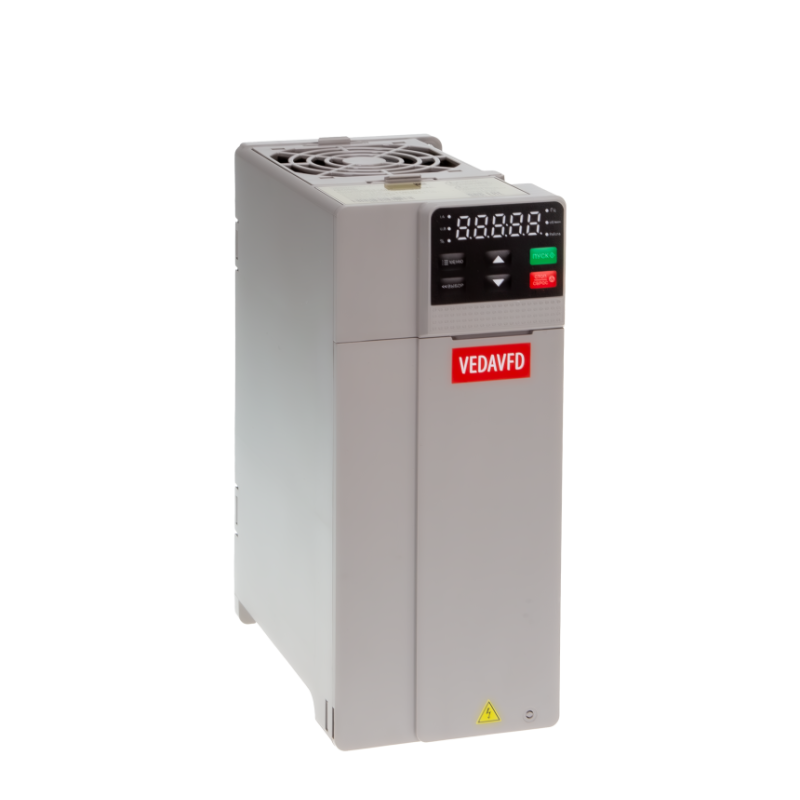

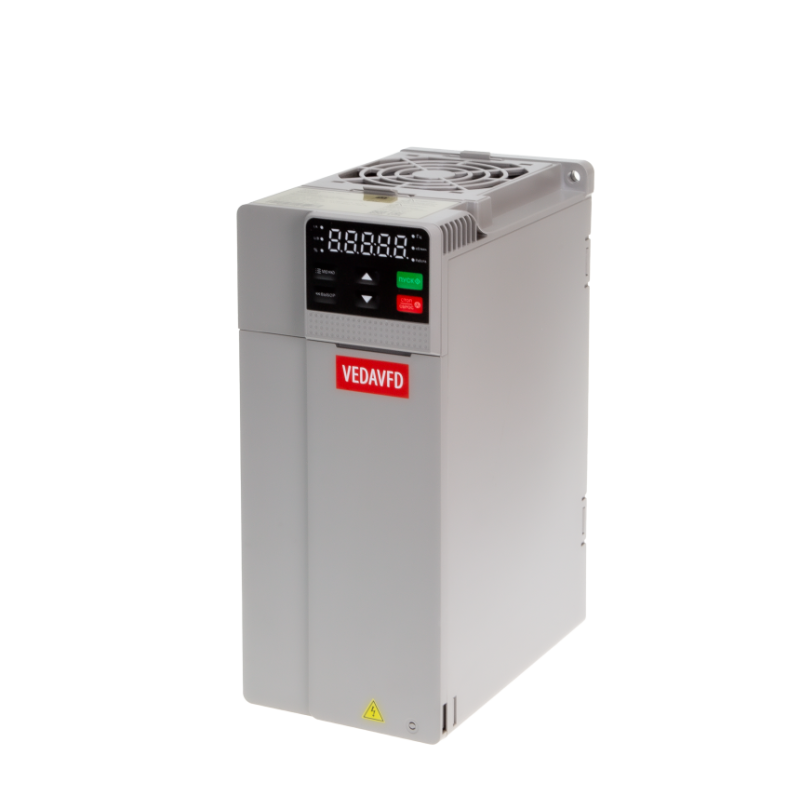

Корпус преобразователя выполнен в «книжном» формате, что обеспечивает возможность плотного бокового монтажа нескольких устройств без снижения номинальных характеристик. Данное решение позволяет эффективно использовать пространство внутри шкафов управления, что особенно важно при создании компактных станций с частотным преобразователем.

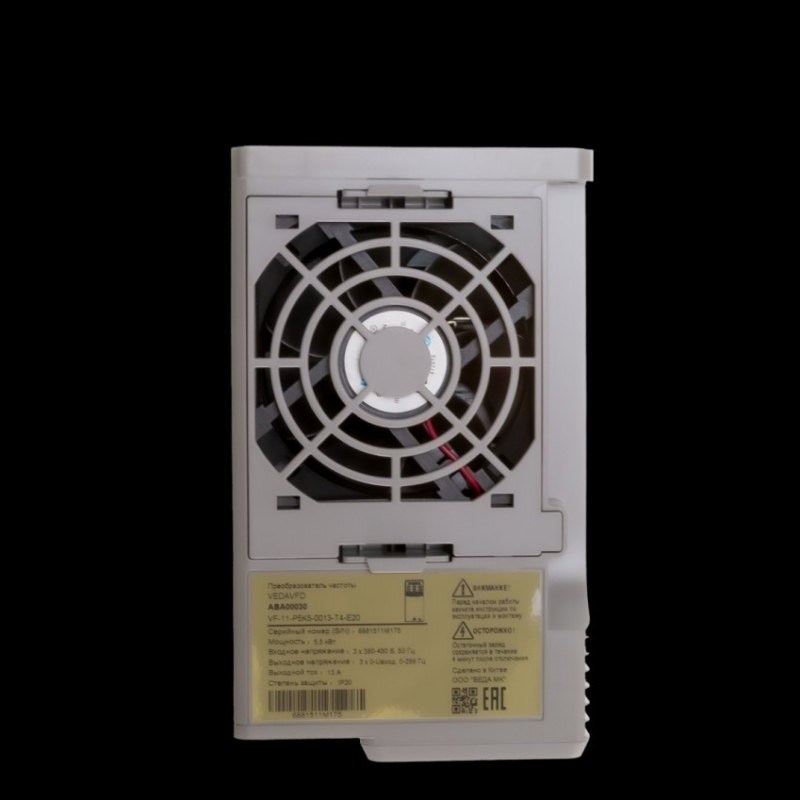

Система охлаждения реализована с применением радиатора, на малых мощностях используется пассивное охлаждение, что повышает надежность и снижает уровень шума. Применяемая схема терморегуляции обеспечивает работоспособность оборудования при температурах окружающей среды до +50°С.
Электронные платы имеют специальное защитное покрытие класса 3С3, предохраняющее компоненты от воздействия влаги, пыли и агрессивных сред. Данная мера увеличивает срок службы оборудования и повышает его устойчивость при эксплуатации в неблагоприятных условиях, что подтверждают многочисленные отзывы о частотном преобразователе.
Функциональные возможности
Частотный преобразователь VF-11 оснащен встроенным тормозным транзистором, что позволяет подключать внешние тормозные резисторы для реализации режимов контролируемого замедления механизмов с высоким инерционным моментом. Наличие встроенного ПИД-регулятора обеспечивает эффективное управление технологическими параметрами, такими как давление, уровень или расход, без необходимости применения внешних контроллеров.

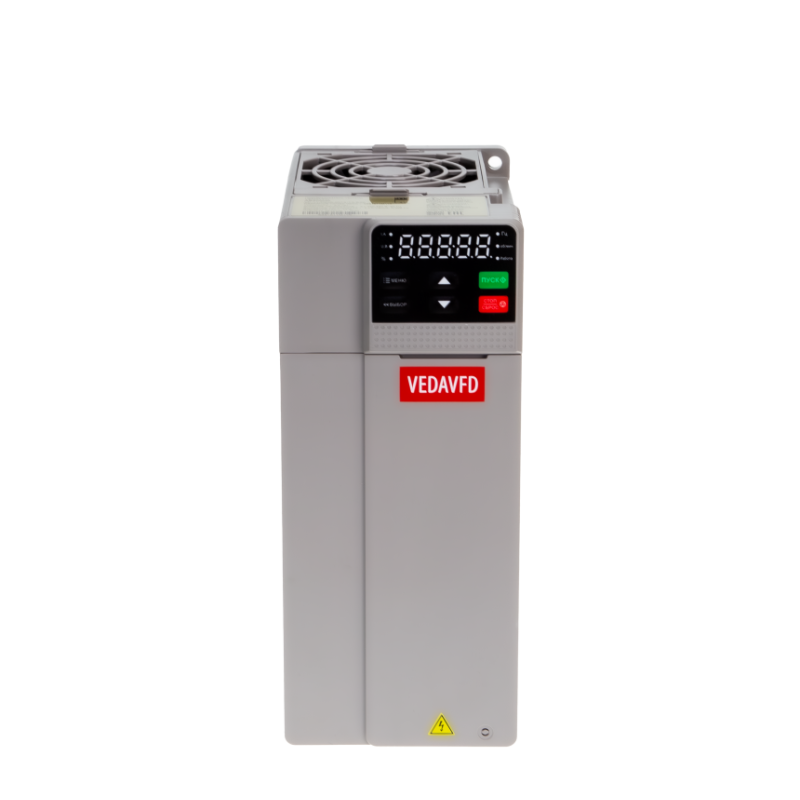

Управление работой преобразователя осуществляется посредством встроенной цифровой панели оператора. Панель имеет русифицированный интерфейс, что упрощает настройку частотного преобразователя при вводе в эксплуатацию и в процессе обслуживания. Наличие встроенного органа управления исключает необходимость приобретения выносного пульта для базовых операций и позволяет выполнять программирование частотного преобразователя непосредственно на объекте.
Для интеграции в автоматизированные системы управления предусмотрен интерфейс RS-485 с поддержкой протокола Modbus RTU. Это позволяет осуществлять удаленный мониторинг параметров, сбор данных о кодах ошибок частотного преобразователя и дистанционное управление режимами работы. В устройстве реализован ряд специализированных функций: автозапуск, подхват на лету, пропуск резонансных частот, ограничение минимальной и максимальной частот, многоскоростной режим.
Эксплуатационные характеристики
Преобразователи частоты серии VF-11 обеспечивают стабильную работу при длине моторного кабеля, соответствующей стандартным требованиям. Для эффективной защиты двигателя и самого преобразователя предусмотрены следующие виды защит: от перенапряжения и пониженного напряжения, перегрузки по току, короткого замыкания, потери фазы, перегрева и другие. Эти функции значительно упрощают эксплуатацию частотных преобразователей и снижают риск выхода оборудования из строя.
Благодаря наличию встроенного фильтра ЭМС обеспечивается электромагнитная совместимость оборудования. Полная инструкция частотного преобразователя содержит подробное описание параметров, методов программирования и схем подключения частотного преобразователя. Документация на русском языке поставляется в комплекте с устройством и доступна для загрузки.
Области применения
- Насосные станции водоснабжения и повышения давления (в т.ч. для скважинных насосов)
- Системы отопления, вентиляции и кондиционирования (для вентиляторов)
- Компрессорное оборудование
- Транспортеры и конвейеры
- Технологическое оборудование общего назначения
- Малые механизмы и агрегаты, требующие регулирования скорости
